| Place of Origin: | China |
| ชื่อแบรนด์: | Meanwell |
| ได้รับการรับรอง: | CE,ROHS, TUV, UL |
| Model Number: | APC-25 Single Output LED Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| ราคา: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| WORKING TEMP.: | -30 ~ 70℃ | VIBRATION: | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
|---|---|---|---|
| STORAGE TEMP., HUMIDITY: | -40 ~ +80℃, 10 ~ 95% RH | TEMP. COEFFICIENT: | ±0.2%/℃ (0 ~ 50℃) |
| WORKING HUMIDITY: | 20 ~ 90% RH non-condensing | SAFETY STANDARDS: | UL8750 (except for APC-25-350), CSA-C22.2 No. 250.0-13 (only for APC-25-700&1050) approved; design refer to EN60950-1 |
| WITHSTAND VOLTAGE: | I/P-O/P:3KVAC | ISOLATION RESISTANCE: | I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH |
| แสงสูง: | ไฟ LED พาวเวอร์ซัพพลาย,LED Driver แสง |
||

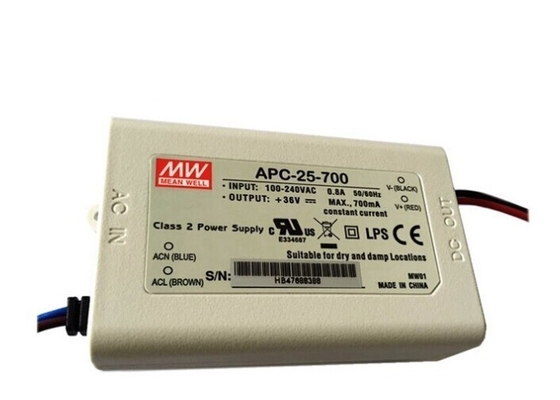

LED พาวเวอร์ซัพพลายคงที่ในปัจจุบัน APC ซีรี่ส์ 20W LED Driver APC-25-700
คุณสมบัติ AP Series (12-35w เดี่ยวเอาท์พุท LED พาวเวอร์ซัพพลาย):
การป้อนข้อมูล 1. ยูนิเวอร์แซ AC / เต็มรูปแบบ
2. กรณีพลาสติกที่แยกได้อย่างเต็มที่
3. คุ้มครอง: วงจรสั้น / โอเวอร์โหลด (APV เท่านั้น) / กว่าแรงดันไฟฟ้า
โหมดแรงดันคงที่สำหรับ APV ชุด
โหมดปัจจุบันคงที่สำหรับ APC ชุด
4. การออกแบบ IP30
5. ทนต่อการป้อนข้อมูล 300VAC คลื่นเป็นเวลา 5 วินาที (APV / C-25/35)
6. ประเภทที่ 2 หน่วยพลังงาน / ผ่าน LPS (ยกเว้น APC-25-350 & APC-35-350 / 500)
7. ระดับการแยกที่สองไม่มี FG
8. ความเย็นโดยการถ่ายเทอากาศฟรี
9. 2,100% โหลดเต็มการทดสอบการเผาไหม้ใน
10. ค่าใช้จ่ายต่ำ, ความน่าเชื่อถือสูง
11. เหมาะสำหรับโคมไฟ LED และการเคลื่อนย้ายการใช้งานเข้าสู่ระบบ
12. การรับประกัน 2 ปี
APC-25 25W เดี่ยวเอาท์พุท Switching Power Supply คุณสมบัติ:
1. แหล่งจ่ายไฟโหมดคงที่ในปัจจุบัน
การป้อนข้อมูล 2. ยูนิเวอร์แซ AC / เต็มรูปแบบ
3. ทนต่อการป้อนข้อมูล Surge 300VAC เป็นเวลา 5 วินาที
4. คุ้มครอง: ไฟฟ้าลัดวงจร / กว่าแรงดันไฟฟ้า
5. กรณีพลาสติกที่แยกได้อย่างเต็มที่
6. ขนาดเล็กและขนาดที่เล็กกะทัดรัด
7. ความเย็นโดยการถ่ายเทอากาศฟรี
8. การออกแบบโดย IP30
9. 100% โหลดเต็มการทดสอบการเผาไหม้ใน
10. เหมาะสำหรับโคมไฟ LED และการเคลื่อนย้ายการใช้งานเข้าสู่ระบบ
11. ค่าใช้จ่ายต่ำ / ความน่าเชื่อถือสูง
12. การรับประกัน 2 ปี
วัสดุ AP ซีรีส์ไฟ:
APV Series:
เอาท์พุทเดี่ยว LED พาวเวอร์ซัพพลาย: APV-12 ซีรี่ส์, APV-16 ซีรี่ส์, APV-25 ซีรี่ส์, APV-35 ซีรีส์
APC Series:
เอาท์พุทเดี่ยว LED พาวเวอร์ซัพพลาย: APC-12 ซีรี่ส์, APC-16 ซีรี่ส์, APC-25 ซีรี่ส์, APC-35 ซีรีส์
รายละเอียดโดยย่อของ APC-25 25W เอาท์พุทเดี่ยว LED พาวเวอร์ซัพพลาย:
| APC-25 Series (โหมด CC) | ||||
| หมายเลขรุ่น | เอาท์พุต | ไอโอ Tol | R & N | Effi |
| APC-25-350 | 25 ~ 70V, 350mA | ± 8% | 300mV | 83% |
| APC-25-500 | 15 ~ 50V, 500mA | ± 8% | 300mV | 83% |
| APC-25-700 | 11 ~ 36V, 700mA | ± 8% | 300mV | 83% |

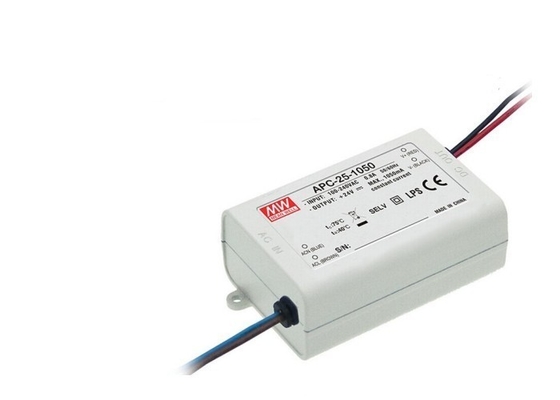

| APC-25-1050 | 9 ~ 24V, 1050mA | ± 8% | 300mV | 83% |
ข้อมูลจำเพาะของ AP-25:
| หมายเลขรุ่น | APC-25/35 | |
| ช่วงแรงดันไฟฟ้า AC | 90 ~ 264VAC; 127 ~ 370VDC | |
| AC ไหลเข้าปัจจุบัน (Max.) | เริ่มเย็น, 45A ที่ 230VAC | |
| มากกว่าการป้องกันแรงดันไฟฟ้า | 110% ~ 145% แรงดันเอาท์พุทจัดอันดับ | |
| แรงดันทน | I / PO / P: 3kVAC | |
| อุณหภูมิในการทำงาน | -30 ~ + 70celsius (โปรดดูที่เส้นโค้ง derating ขาออก) | |
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที / 1 รอบระยะเวลา 60 นาทีในแต่ละพร้อม X, Y, Z แกน | |
| มาตรฐานความปลอดภัย | UL8750 ได้รับการอนุมัติ (ยกเว้น APC-25-350 และ 35-350 APC-/ 500); การออกแบบหมายถึง TUV EN60950-1 | |
| มาตรฐานอีเอ็มซี | EN55022 ชั้น B, EN61000-3-2 ชั้น EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 | |
| สัมพันธ์ | อินพุต | อันดับที่ UL, 18AWGx2C (15cm) |
| เอาท์พุต | อันดับที่ UL, 18AWGx2C (15cm) | |
| ขนาด (LxWxH) (มม) | 84x 57x 29.5 | |
บันทึก:
1. ค่าพารามิเตอร์ต่างๆที่ไม่ได้กล่าวถึงเป็นพิเศษวัดการป้อนข้อมูล 230VAC โหลดจัดอันดับและ 25 ℃ของอุณหภูมิ
2. ระลอกและเสียงวัด 20MHz แบนด์วิดธ์โดยใช้ 12 "คู่บิดลวดสิ้นสุดกับ 0.1uf และตัวเก็บประจุแบบขนาน 47uF
3. ความคลาดเคลื่อนยินยอมรวมถึงการตั้งค่าความอดทนระเบียบสายและกฎระเบียบในการโหลด
4. derating อาจจะต้องอยู่ภายใต้แรงดันไฟฟ้าอินพุตต่ำ โปรดตรวจสอบลักษณะคงที่สำหรับรายละเอียดเพิ่มเติม
5. แหล่งจ่ายไฟถือเป็นองค์ประกอบที่จะมีการดำเนินการในการทำงานร่วมกับอุปกรณ์ที่สุดท้าย เนื่องจากประสิทธิภาพของอีเอ็มซีจะได้รับผลกระทบจาก
ติดตั้งเสร็จสมบูรณ์, ผู้ผลิตอุปกรณ์สุดท้ายต้องรับรองอีกครั้ง EMC Directive ในการติดตั้งเสร็จสมบูรณ์อีกครั้ง
หน่วย 6. อาจจะไม่เหมาะสำหรับการประยุกต์ใช้แสงในประเทศในสหภาพยุโรป โปรดตรวจสอบกับเจ้าหน้าที่ท้องถิ่นของคุณสำหรับการใช้งานที่เป็นไปได้ของหน่วย
APC-25 ซีรี่ส์แผ่น:
