Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | MDA100-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
แสงสูง: | อะแดปเตอร์ทางการแพทย์ |
---|

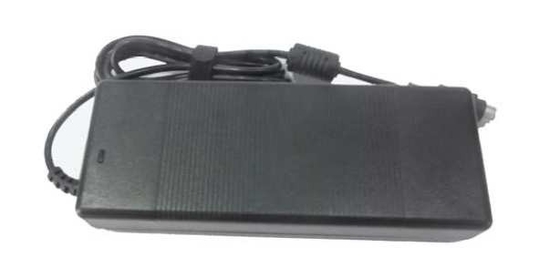

แพทย์เพาเวอร์ซัพพลาย / Power Adapter 100W 24Volt DC / 6.4A MDA100-220S24
คุณสมบัติที่สำคัญ
ช่วงเข้า AC: 100 ~ 240Vac
เอาท์พุทริปเปิล: 24V / 4.2A
อำนาจสูงสุด 160W
ที่มีประสิทธิภาพสูง: 85%
การควบคุมสาย: ≤± 1%
การควบคุมการประจุ: ≤± 2%
ระลอกคลื่นต่ำและเสียงรบกวน: ≤200mV
การป้องกันไฟฟ้าลัดวงจร
การส่งออกมากกว่าการป้องกันปัจจุบัน
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า
มากกว่าการป้องกันอุณหภูมิ
เย็นธรรมชาติ
ผ่าน RoHS
IEC60601-1 ตามมาตรฐานที่ 3
UL94V-0 คะแนนเปลวไฟปัญญาอ่อน
รายละเอียดสินค้า
นี้ใช้งานแปลง AC-DC ขั้นสูงในการประมวลผลพลังงาน
การควบคุมและการบรรจุภัณฑ์เทคโนโลยีที่จะให้
ประสิทธิภาพความยืดหยุ่นความน่าเชื่อถือและลดค่าใช้จ่ายของ
องค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูง
ให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและสูง
อย่างมีประสิทธิภาพ
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | M ฉัน n | T Y P | M ขวาน | nits U | OTES N |
แรงดันไฟฟ้าอินพุตจัดอันดับ | 100 | 220 | 240 | Vac | |
ช่วงแรงดันไฟฟ้า AC | 90 | 264 | Vac | ||
จัดอันดับความถี่ AC เข้า | 50/60 | เฮิร์ตซ์ | |||
ช่วงความถี่ AC เข้า | 47 | 63 | เฮิร์ตซ์ | ||
แม็กซ์ ป้อนข้อมูลปัจจุบัน | 2 |
| นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม | ||
การป้อนข้อมูลการไหลเข้าปัจจุบัน | 60 |
| แรงดันไฟฟ้า 240Vacinput 25 ℃, เริ่มต้นครั้งแรก | ||
อย่างมีประสิทธิภาพ | 85 | % | แรงดันไฟฟ้าอินพุตจัดอันดับโหลดจัดอันดับ | ||
ปัจจัยอำนาจ | 92 | PF |
ลักษณะเอาท์พุท
พารามิเตอร์ | M ฉัน n | T Y P | M ขวาน | nits U | OTES N | |
ช่วงแรงดันเอาท์พุท | 23.53 | 24.30 | 24.48 | Vdc | ||
ช่วงปัจจุบันเอาท์พุท | 0 | 4.5 |
| การป้อนข้อมูล 240Vac พีค current6.87A / 1s, restoe2.5A / 5s | ||
การควบคุมสาย | ± 1 | % | ||||
การควบคุมการประจุ | ± 2 | % | ||||
การควบคุมอุณหภูมิ | ± 0.002 | % / ° C | ช่วงอุณหภูมิในการทำงาน | |||
ระลอกและเสียง | 200 | mV | การป้อนข้อมูลการจัดอันดับโหลดเต็ม 20 MHz แบนด์วิดธ์ | |||
ตอบสนองแบบไดนามิก | การเบี่ยงเบน | ± 5 | % | 25% ถึง 50% ถึง 25% Iout สูงสุด 50% ถึง 75% ถึง 50% Iout สูงสุด 1A / US | ||
การชำระบัญชี เวลา | 500 | พวกเรา | ไปภายใน 1% Vout Nom | |||
เปิดในเวลาเพิ่มขึ้น | 50 | นางสาว | โหลดเต็ม 10% ~ 90% Vout | |||
เปิดเครื่องหน่วงเวลา | 3 | s | 220Vac, โหลดเต็ม | |||
แหกแรงดันขาออก | ± 5 | % | ||||
การประจุกระแสไฟขาออก | 2200 | μF |
ลักษณะการป้องกัน
พารามิเตอร์ | M ฉัน n | T Y P | M ขวาน | nits U | OTES N |
เอาท์พุทแรงดันไฟฟ้าเกิน การป้องกัน | 26 | 30 | Vdc | อาการสะอึก | |
การส่งออกมากกว่าการป้องกันโหลด | 7 | 10 |
| อาการสะอึก | |
สั้น - วงจรป้องกัน | 10 | mΩ | อาการสะอึก |
ลักษณะทั่วไป
100W AC-DC Converter
พารามิเตอร์
M ฉัน n | T Y P | M ขวาน | nits U | OTES N | |
MTBF | 250 | KHrs | การป้อนข้อมูลการจัดอันดับโหลดเต็ม 25 ℃ | ||
น้ำหนัก | 500 | ก. |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | M ฉัน n | T Y P | M ขวาน | nits U | OTES N |
อุณหภูมิในการทำงาน | 0 | +40 | ℃ | ||
อุณหภูมิการเก็บรักษา | -40 | +55 | ℃ | ||
ความชื้นสัมพัทธ์ | 20 | 90 | % | ||
การจัดเก็บความชื้น | 10 | 95 | % | ||
ระดับความสูง | 3000 | ม. | |||
ความกดอากาศ | 70 | 106 | พ่อ |
ลักษณะความปลอดภัย
พารามิเตอร์ | M ฉัน n | T Y P | M ขวาน | nits U | OTES N | ||
ความเหงา แรงดันไฟฟ้า | อินพุต เอาท์พุต | ไปยัง | 4000 | Vac | 5mA / 1min, ไม่มี arcing และรายละเอียด | ||
ความเหงา ความต้านทาน | อินพุต เอาท์พุต | ไปยัง | 10 | MΩ | 500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น |
ลักษณะ EM C
ITE m | มาตรฐาน | onditions C | OTES N | |
CE | EN55022 | class B | การทดสอบระบบผ่าน | |
RE | EN55022 | class B | การทดสอบระบบผ่าน | |
สอดคล้องกัน | EN61000-3-2 | โคมไฟชนิด C ความต้องการ | เกณฑ์ B | |
ความผันผวนของแรงดันไฟฟ้าและ วูบวาบ | EN61000-3-3 | อุปกรณ์ Class A ความต้องการ | เกณฑ์ B | |
พรั่งพรู | EN61000-4-5 | โหมดที่แตกต่างกัน ± 2KV โหมดทั่วไป± 4KV | เกณฑ์ B | |
จุ่ม | EN61000-4-11 EN55024 | แรงดันไฟฟ้าจุ่ม 0% UT, 10ms | เกณฑ์ B, การทดสอบที่ระยะ 0, 90, 180 และ 270 | |
แรงดันไฟฟ้าจุ่ม 40% UT, 20ms | ||||
แรงดันไฟฟ้าจุ่ม 70% UT, 50ms | ||||
ESD | อากาศ | EN61000-4-2 | ± 8KV | เกณฑ์ B |
100W AC-DC Converter
ปล่อย | ||||
ติดต่อ ปล่อย | EN61000-4-2 | ± 4KV | เกณฑ์ B | |
raing ไฟ | UL94-V0 | |||
เกรดป้องกันการรั่วซึม | IP2X |
หมายเหตุ:
เกณฑ์: ผลการดำเนินงานปกติในระหว่างและหลังการทดสอบ
เกณฑ์ B: การป้องกันแรงดันต่ำหรือรีเซ็ตไม่ได้รับอนุญาต ชั่วคราวผันผวนแรงดัน output สิ้นสุดลงหลังจากการรบกวนสิ้นสุดลงและจากการที่ EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติ ในระหว่างการทดสอบระบบความผันผวนแรงดันขาออกหรือรีเซ็ตไม่ได้รับอนุญาตเกินไป
เกณฑ์ C: การสูญเสียชั่วคราวของการส่งออกที่ได้รับอนุญาต แต่ฮาร์ดแวร์ไม่สามารถได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติหรือดำเนินการแทรกแซง
เกณฑ์ R: การสูญเสียของการส่งออกซึ่งเป็นไม่สามารถกู้คืนได้รับอนุญาต องค์ประกอบหลักในการป้องกัน (ฟิวส์) ได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานตามปกติหลังจากที่เปลี่ยนชิ้นส่วนที่เสียหาย
วุฒิการศึกษาสิ่งแวดล้อม
Pa rameter | หมายเหตุ |
การสั่นสะเทือน | ช่วงความถี่: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / เฮิร์ตซ์; 80-500Hz, -3dB / OT C; XYZ แกน 30min / แกน กวาดความถี่: ช่วงความถี่: 5-55Hz; ความกว้าง: 0.35mm; กวาด วงจรความถี่: 5 นาที; XYZ แกน 30min / แกน |
กระแทก | ครึ่งคลื่นไซน์, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / ทิศทาง |
เย็น (ในการดำเนินงาน) | IEC60068-2-1 โฆษณา |
ความร้อนชื้น | IEC60068-2-67 ภาวะ |
วัฏจักรอุณหภูมิ | 0 ° C ถึง 40 ° C, ทางลาด 15 องศาเซลเซียส / นาที. 500 รอบ |
เพาเวอร์ / ความร้อน | Vin = นาทีถึงแม็กซ์, โหลดเต็ม 100 รอบ |
ขอบเขตการออกแบบ | Tmin-10 ° C ถึง Tmax + 10 ° C, 5 ขั้นตอน° C, Vin = นาทีสูงสุดโหลด 0-105% |
ทดสอบชีวิต | 95% จัดอันดับ Vin และโหลดหน่วยที่จุด derating, 1000 ชั่วโมง |
ความสามารถในการบัดกรี | IEC60068-2-20 |
ปฏิบัติตามมาตรฐาน
S T Anda R d s | หมายเหตุ |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | ทดสอบเปลวไฟเข็มทดสอบการชุมนุมทั้งคณะกรรมการและชิ้นส่วนพลาสติก UL94V-0 สอดคล้อง |
IEC 61000-4-2 |
ข้อมูลทางกายภาพ
ความยาว×กว้าง× heigth: 167.0 × 65.0 × 39.0 (mm) 6.57 × 2.56 × 1.54 (ใน)
การกำหนดตัวเชื่อมต่อ
ชิ้น | หมุด | ฟังก์ชัน | หมายเหตุ |
อินพุต AC | 1 | ยังไม่มีข้อความ | เท้าแบนสายไฟ AC |
2 | L | ||
ซีเอาท์พุท | P1 | เอาท์พุท + | |
P2 | เอาท์พุท + | ||
P3 | เอาท์พุท - | ||
P4 | เอาท์พุท - |
