Place of Origin: | China |
ชื่อแบรนด์: | Meanwell |
ได้รับการรับรอง: | CE,ROHS, TUV, UL |
Model Number: | RS-35 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
ราคา: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
---|---|---|---|
Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
แสงสูง: | พลังงานสูงทำให้แหล่งจ่ายไฟ,ไฟ LED พาวเวอร์ซัพพลาย |

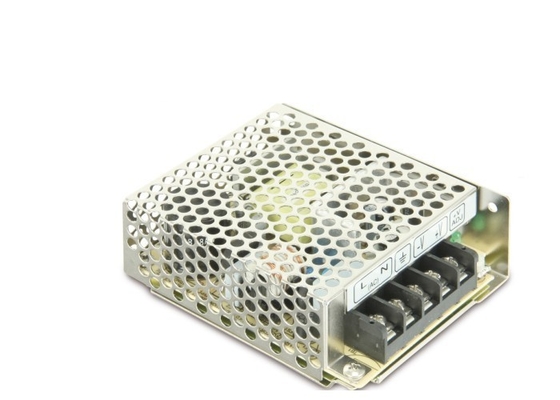

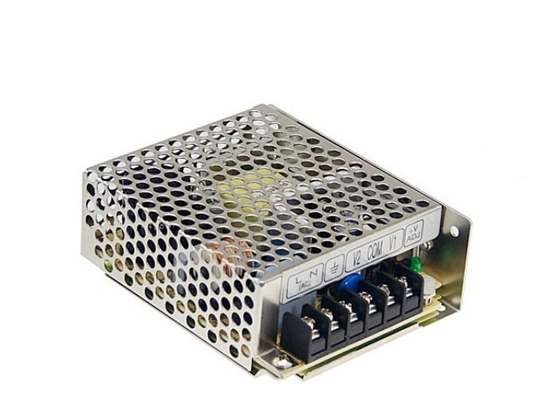

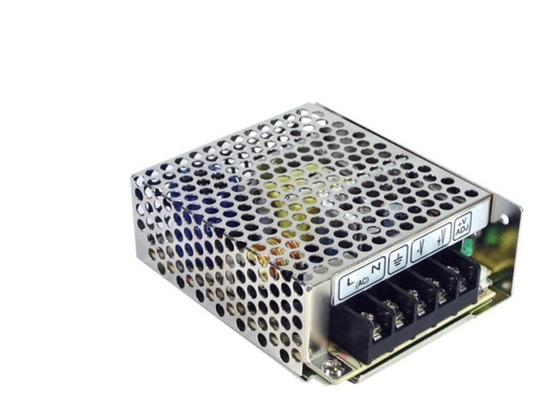

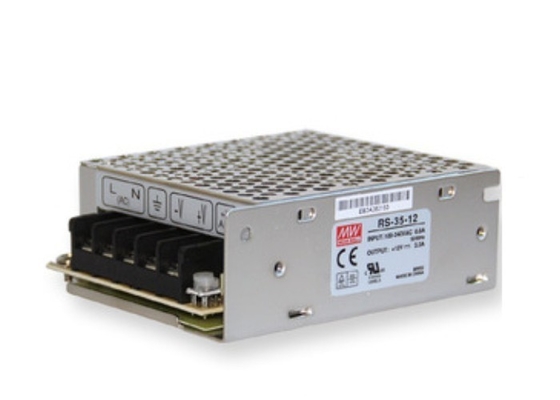

35W AC DC LED Driver LED พาวเวอร์ซัพพลาย 12V RS-35 แรงดันคงที่
G3 ชุด RS-35 ปิดล้อม Switching Power Supply คุณสมบัติ:
การป้อนข้อมูล 1. ยูนิเวอร์แซ AC / เต็มรูปแบบ
2. คุ้มครอง: ไฟฟ้าลัดวงจร / กว่าโหลด / กว่าแรงดันไฟฟ้า
3. คูลลิ่งโดยการถ่ายเทอากาศฟรี
4. ไฟ LED สำหรับการใช้พลังงานใน
5. 100% โหลดเต็มการทดสอบการเผาไหม้ใน
6. ไม่มีการใช้พลังงานโหลด <0.5W
7. ใช้ 105 เซลเซียสชีวิตยาวไฟฟ้าประจุ
8. ทนต่อการป้อนข้อมูลกระชาก 300VAC 5 สอง
อุณหภูมิ 9. การดำเนินงานสูงถึง 70
10. ทนต่อการทดสอบการสั่นสะเทือน 5G
11. มีประสิทธิภาพสูงชีวิตที่ยาวนานและความน่าเชื่อถือสูง
12. การรับประกัน 3 ปี
Meanwell G3 ชุด AC Switching อะแดปเตอร์:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
RD-35 / RD-50 / RD-65 / RD-85 / RD-125
RID-50 / RID-65 / RID-85 / RID-125, RT-50 / RT-65 / RT-85 / RT-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
รายละเอียดโดยย่อ:
35W - ออกเดี่ยว | ||||
หมายเลขรุ่น | เอาท์พุต | Tol | R & N | Effi |
RS-35-3.3 | 3.3V, 0 ~ 7.0a | ± 3% | 80mV | 76.5% |
RS-35-5 | 5V, 0 ~ 7.0a | ± 2% | 80mV | 80.5% |
RS-35-12 | 12V, 0 ~ 3.0a | ± 1% | 120mV | 84.5% |
RS-35-15 | 15V, 0 ~ 2.4A | ± 1% | 120mV | 86.0% |
RS-35-24 | 24V, 0 ~ 1.5A | ± 1% | 200mV | 88.0% |
RS-35-48 | 48V, 0 ~ 0.8A | ± 1% | 200mV | 88.5% |
คุณสมบัติทั่วไป:
หมายเลขรุ่น | RS-35 RD-35 |
ช่วงแรงดันไฟฟ้า AC | 85 ~ 264VAC 120 ~ 373VDC |
AC ไหลเข้าปัจจุบัน (Max.) | 36A ที่ 230VAC |
ช่วงการปรับตัวดีซี | ± 10% โดยมิเตอร์สำหรับการส่งออกเดียว; CH1 -5% ~ + 10% โดยมิเตอร์สำหรับการส่งออกหลาย |
ป้องกันการโอเวอร์โหลด | 110% ~ โหมดสะอึก 150% อัตโนมัติกู้คืน (150% ~ 190% สำหรับ RID-125-1205 / 2405) |
มากกว่าการป้องกันแรงดันไฟฟ้า | 115% ~ 135% แรงดันเอาท์พุทจัดอันดับโหมดสะอึกอัตโนมัติกู้คืน |
แรงดันทน | I / P - O / P: 3kVAC I / P - FG: 1.5kVAC, O / P - FG: 0.5kVAC 1 นาที |
อุณหภูมิในการทำงาน | -25 ~ + 70 ° C (หมายถึงโค้ง derating สำหรับรุ่นที่แตกต่างกัน) |
การสั่นสะเทือน | 10 ~ 500Hz, 5G 10min / 1 รอบระยะเวลา 60 นาที แต่ละพร้อม X, Y, Z แกน |
มาตรฐานความปลอดภัย | UL60950-1, TUV EN60950-1 ได้รับการอนุมัติ |
มาตรฐานอีเอ็มซี | EN55022 ชั้น B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35 ~ 150W) |
สัมพันธ์ | ขั้วสำหรับการป้อนข้อมูลและการส่งออก |
ขนาด (LxWxH) (มม) | 99x 82x 36 |
คดีหมายเลข | 932A |
การบรรจุ | 45pcs /14.0kg |
บันทึก:
1. ค่าพารามิเตอร์ต่างๆที่ไม่ได้กล่าวถึงเป็นพิเศษวัดการป้อนข้อมูล 230VAC โหลดจัดอันดับและ 25 องศาเซลเซียสอุณหภูมิโดยรอบ
2. ระลอกและเสียงวัด 20MHz แบนด์วิดธ์โดยใช้ 12 '' คู่บิดลวดสิ้นสุดกับ 0.1uf และตัวเก็บประจุแบบขนาน 47uF
3. ความคลาดเคลื่อนยินยอมรวมถึงการตั้งค่าความอดทนระเบียบสายและกฎระเบียบในการโหลด
4. การควบคุมสายจะวัดจากบรรทัดต่ำไปสูงบรรทัดที่โหลดจัดอันดับ
5. การควบคุมการประจุจะวัดจาก 0% ถึง 100% โหลดจัดอันดับ
6. แหล่งจ่ายไฟถือว่าเป็นองค์ประกอบที่จะถูกติดตั้งเป็นอุปกรณ์สุดท้าย อุปกรณ์สุดท้ายต้องเปลี่ยนยืนยันว่ายังคงเป็นไปตามคำสั่งของอีเอ็มซี สำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบอีเอ็มซีเหล่านี้คุณสามารถอ้างถึง "การทดสอบอีเอ็มซีพาวเวอร์ซัพพลายขององค์ประกอบ" หรือติดต่อฝ่ายขายของเรา
