| Place of Origin: | Guangdong China (Mainland) |
| ชื่อแบรนด์: | QUAWIN / OEM |
| ได้รับการรับรอง: | CE,ROHS |
| Minimum Order Quantity: | 100 Piece/Pieces |
|---|---|
| Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
| Delivery Time: | samples within 5 days,15 days for bulk orders |
| Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
| Supply Ability: | 500000 Piece/Pieces per Month |
| Rated Power: | 40W | Rated Voltage: | DC 15V |
|---|---|---|---|
| Application: | Led strips, led down lights | IP Rating: | IP67 |
| name: | Waterproof Led Driver | ได้รับการรับรอง: | UL, ROHS, CE |
| แสงสูง: | LED Strip ขับรถขับไฟ LED,power led driver |
||

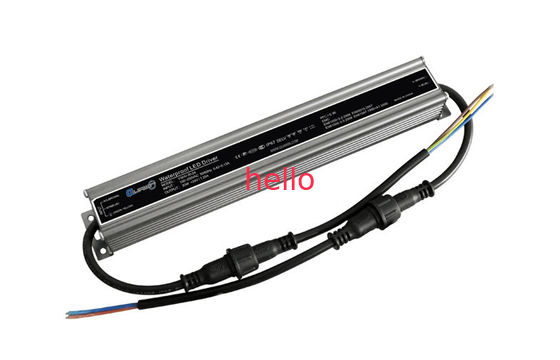

กันน้ำ IP67 แรงดันไฟฟ้าคงไดร์เวอร์ LED 40W วงจร DC 15V
รายละเอียดอย่างรวดเร็ว:
1. ที่มีประสิทธิภาพสูง 89%
2. ค่าใช้จ่ายต่ำ, ความน่าเชื่อถือสูง
3. เต็มรูปแบบ 90 ~ 264VAC
4. คุ้มครอง:
. ไฟฟ้าลัดวงจร
. กว่าโหลด
. มากกว่าแรงดัน
. มากกว่าอุณหภูมิ
5. อุณหภูมิในการทำงาน: -40 ℃ ~ + 70 ℃
6. การออกแบบ IP67 สำหรับการใช้งานในร่มและกลางแจ้ง
7. 2 ~ 3 ครั้งการเผาไหม้ในการทดสอบ (+ 50 ℃ / -40 ℃ที่โหลดเต็มที่มีมากกว่า 14 ชั่วโมง)
ใบสมัคร
แถบ LED, ไฟภูมิทัศน์, นำลงไฟหน้าจอ LED Display ระบบอิเล็กทรอนิกส์ ...... ฯลฯ
แผ่นข้อมูลจำเพาะ | ||
M Odel | QW150-026-AW (หมายเหตุ 1) | |
เอาท์พุต | แรงดันไฟฟ้า | 15VDC |
ouput ช่วงปัจจุบัน | 0 ~ 2.6A | |
อำนาจนิยม | 40W | |
ระลอกและเสียงรบกวน (สูงสุด) (หมายเหตุ 2) | 150mVp-P | |
ความอดทนแรงดันไฟฟ้า | ± 3.0% | |
การควบคุมสาย | ± 1% | |
การควบคุมการประจุ | ± 1.0% | |
ตั้งขึ้นลุกเวลา | 1500ms 80 มิลลิวินาที / 230VAC, 2,000 มิลลิวินาที 80 มิลลิวินาที / 110VAC | |
เวลาในการถือ | 50ms / 230VAC ที่โหลดเต็ม, 25ms / 110VAC ที่โหลดเต็ม | |
อินพุต | ช่วงแรงดันไฟฟ้า | 90 ~ 264VAC |
ประสิทธิภาพช่วงความถี่ (หมายเหตุ 3) | 47 ~ 63Hz | |
86.0% | ||
กระแส AC | 0.17A 0.50A ~ | |
ปัจจุบันการไหลเข้า | เริ่มเย็นที่ 45A / 230VAC, อินพุตที่ตา: 25 ℃เริ่มเย็น | |
กระแสไฟรั่ว | <0.5mA ที่ 230VAC, อินพุต 60Hz | |
P R otection | การป้องกันปัจจุบัน | ± 1% (ปัจจุบันประเภท จำกัด ) วงเงินหมุนเวียนคงฟื้นตัวหลังจากที่เกิดปัญหาความผิดพลาด |
มากกว่าแรงดัน | 110% ~ 130% (ปิด O แรงดันไฟฟ้า / P, repower ในการกู้คืน) | |
กว่าโหลด | 130% ~ 150% (ปิด O แรงดันไฟฟ้า / P, repower ในการกู้คืน) | |
ไฟฟ้าลัดวงจร | โหมดอาการสะอึก, กู้คืนโดยอัตโนมัติหลังจากที่เกิดปัญหาผิดพลาดจะถูกลบออก | |
ป้องกันฟ้าผ่า | หลอดปล่อยก๊าซเปิดโดยอัตโนมัติเพื่อจำหน่าย repower ในการกู้คืน | |
มากกว่าอุณหภูมิ | 85 ℃± 10 ℃ (ปิด O แรงดันไฟฟ้า / P ไฟฟ้าอีกครั้งในการกู้คืน) | |
สิ่งแวดล้อม | สภาพแวดล้อมการทำงาน (หมายเหตุ 4) | -40 ℃ ~ + 70 ℃ |
ความชื้นการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | |
การจัดเก็บและสิ่งแวดล้อม | -45 ℃ ~ + 80 ℃ | |
TEMP ค่าสัมประสิทธิ์ | ± 0.05% ℃ (0 ~ 50 ℃) | |
การสั่นสะเทือน | 10 ~ 500Hz, 2G 10min./1cycle, ระยะเวลา 60 นาที แต่ละพร้อม X, Y, Z แกน | |
ความปลอดภัยและอีเอ็มซี | มาตรฐานความปลอดภัย | EN-61347-1, EN61347-2-13, IP67, แบบทดสอบ ROHS การออกแบบหมายถึง UL8750 |
แรงดันทน | I / PO / P: 3KVAC, IP-FG: 1.5KVAC, OP-FG: 500VAC | |
ความต้านทานการแยก | I / PO / P IP-FG OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |
อีเอ็มซี Emission | การปฏิบัติตาม EN55015: 2007 EN61547: 1995 + A1: 2000; EN61000-3-2: 2006 | |
อีเอ็มซีมีภูมิคุ้มกันโรค | การปฏิบัติตาม EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 | |
คนอื่น ๆ | ช่วงชีวิต (หมายเหตุ 5) | ≥50000Hrs (25 ~ 30 ℃) |
ไม่มีการใช้พลังงานโหลด | ≤1.0W | |
MTBF (หมายเหตุ 6) | 250K ชั่วโมงนาที, MIL-HDBK-217F (25 ℃) | |
ขนาด (หมายเหตุ 7) | 248 * 36 * 29 มม (L * W H *) | |
บรรจุ (หมายเหตุ 8) | 40pcs / กล่อง | |
น้ำหนัก | 0.4kg / ชิ้น / 40pcs / หีบ | |
หมายเหตุ | พารามิเตอร์ทั้งหมดจะถูกวัดที่อุณหภูมิปกติ (25 ~ + 28 ℃) | |
1. แรงดันไฟฟ้าที่สามารถปรับแต่งได้เช่น 18V / 27V ... สามารถปรับแต่ง | ||
2. ระลอกและเสียงรบกวนวัด 20KHz ของแบนด์วิดธ์โดยใช้ 12 "คู่บิดลวดสิ้นสุดลงด้วย 0.1 UF & | ||
3. ประสิทธิภาพการวัดแรงดันเอาท์พุทแม็กซ์และ 230VAC กับโหลดเต็มถ้ามี 110VAC ประสิทธิภาพ | ||
4. ชุดนี้สามารถทำงาน -45 ~ -50 ℃ (ที่โหลดเต็ม) ถ้าจำเป็นต้องเกี่ยวข้องกับพารามิเตอร์ติดต่อเรา | ||
5. วัดที่ 120VAC โหลดอุณหภูมิสิ่งแวดล้อมเกี่ยวกับ + 25 ℃ ~ + 30 ℃อุณหภูมิที่อยู่อาศัยนอก + 55 ℃หรือดังนั้น 80% ~ 85% | ||
6. วัดนี้ที่ 120VAC โหลดอุณหภูมิสิ่งแวดล้อมเกี่ยวกับ + 25 ℃ ~ + 30 ℃อุณหภูมิที่อยู่อาศัยนอก + 55 ℃หรือดังนั้น 80% ~ 85% | ||
7. รายละเอียดเพิ่มเติมดูร่างกลดังต่อไปนี้ | ||
8. วิธีการบรรจุ 18pcs ไม่เหมาะสำหรับคนขับ LED ที่มีการเชื่อมต่อกันน้ำ | ||
ข้อมูลจำเพาะทางวิศวกรรม
แผนภาพบล็อก
derating Curve ลักษณะคงที่
ประสิทธิภาพและการโหลดของ (24V) (110VAC / 230VAC)
