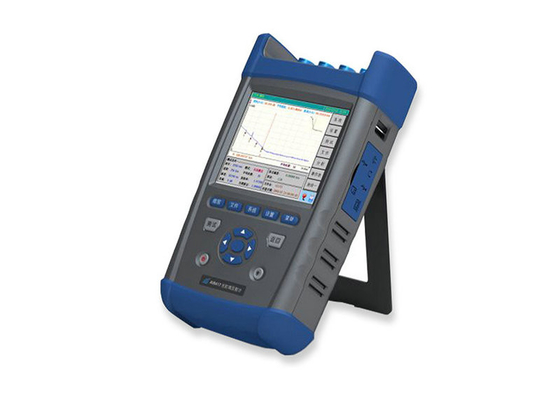

OTDR แบบบูรณาการ VFL Fiber Optic Tester, มือถือ Optical Power Meter

OTDR แบบบูรณาการ VFL Fiber Optic Tester, มือถือ Optical Power Meter

  • OTDR แบบบูรณาการ VFL Fiber Optic Tester, มือถือ Optical Power Meter
OTDR แบบบูรณาการ VFL Fiber Optic Tester, มือถือ Optical Power Meter
รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: FOCONEC
ได้รับการรับรอง: RoHS
Model Number: Multifunctional OTDR
การชำระเงิน:
Minimum Order Quantity: 1
Packaging Details: Carton
Delivery Time: 2-5 days
Payment Terms: T/T, L/C
Supply Ability: 200 sets per week
ติดต่อ
รายละเอียดสินค้า
Application: designed for testing FTTx network Distance range: 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF)
Optical connector: FC/SC/ST (universal connector) Type: OTDR,VFL,optical power meter tester
แสงสูง:

ใยแก้วนำแสงมิเตอร์ไฟฟ้าผิดภาพสคัส

,

visual fault locator

OTDR แบบบูรณาการ VFL Fiber Optic Tester, มือถือ Optical Power Meter และแหล่งกำเนิดแสง

รายละเอียดอย่างรวดเร็ว:

  1. Optical Time Domain Reflectometer (OTDR)
  2. VFL, มิเตอร์ไฟฟ้าแสงแหล่งกำเนิดแสงแบบบูรณาการ
  3. 45dB ช่วงไดนามิกสูง

สรุปสินค้า:

FOC8002 OTDR เป็นเครื่องมือวัดที่มีประสิทธิภาพสูงด้วยมัลติฟังก์ชั่ออกแบบมาสำหรับการทดสอบเครือข่าย FTTx มันเป็นส่วนใหญ่ที่ใช้ในการวัดลักษณะทางกายภาพของใยแก้วนำแสงภายใต้การทดสอบเช่นความยาวการสูญเสียการส่งและการสูญเสียประกบกัน ฯลฯ .. นอกจากนี้ยังสามารถค้นหาความผิดพลาดหรือแบ่งใยแก้วนำแสง มันใช้กันอย่างแพร่หลายในการผลิต, การก่อสร้างและการบำรุงรักษาในระบบการสื่อสารใยแก้วนำแสง

คุณสมบัติหลัก:

1. ใช้มือถือที่มีน้ำหนักเบาและความสะดวกสบายสำหรับการดำเนินการ

ช่วงไดนามิก 2. 45dB สูง

3. ≤1mเหตุการณ์พิเศษสั้นเขตตาย

4. 0.05m ความละเอียดสูงระยะทาง, จุดเก็บตัวอย่าง 128K

5. การวัดอัตโนมัติได้อย่างรวดเร็ว, การดำเนินงานปุ่มเดียว

6. การทดสอบถึงสี่ความยาวคลื่นกับหน่วยเดียว

7. ตรวจสอบการสื่อสารแสงโดยอัตโนมัติ

8. การทำงานระยะไกลผ่านทางอีเธอร์เน็ต

9. อินเตอร์เฟซ USB ดับเบิลสนับสนุน USB ติดและเครื่องพิมพ์และสายเคเบิลโดยตรงดาวน์โหลดไปยังเครื่องคอมพิวเตอร์ผ่าน ActiveSync

10. สนับสนุนรูปแบบไฟล์ Bellcore GR196 ในการเขียนหรือการอ่าน

11. Built-in แบตเตอรี่ลิเธียมที่มีความจุสูงมานานกว่า 8 ชั่วโมงอายุการใช้งาน

12. ตำแหน่งที่มองเห็นผิด (VFL) และมิเตอร์ไฟฟ้าแสง

13. สากล FC / PC, เอฟซี / SC, FC / ST ชนิดคอนก็สะดวกสำหรับการทำความสะอาดพื้นผิว

14. ฟังก์ชั่นที่ไม่ซ้ำกันของการปรับปรุงซอฟแวร์โปรแกรมประยุกต์บนเส้นกลับไปยังโรงงานที่ไม่จำเป็น

เหตุการณ์พิเศษสั้นเขตตาย

เนื่องจากความละเอียดสูง FOC8002 OTDR มี 1m เหตุการณ์พิเศษสั้นเขตตายซึ่งเหมาะสำหรับการทดสอบใยแก้วนำแสงในระยะสั้นและผมเปียใยแก้วนำแสง

ความเร็วสูง analyzation อัตโนมัติ


FOC8002 ได้อย่างรวดเร็วสามารถตรวจสอบและค้นหาเหตุการณ์และความผิดพลาดในการติดตามอย่างแม่นยำแล้วแสดงรายการกิจกรรมทั้งหมดในตารางแม้ดังนั้นจึงเป็นประโยชน์มากในการดูแลในการปรับปรุงประสิทธิภาพและก็ไม่จำเป็นต้องรู้เกี่ยวกับความรู้พื้นฐานญาติ

ความเร็วสูงวัดอัตโนมัติ

ฟังก์ชั่นของการวัดอัตโนมัติ FOC8002 OTDR ทำให้มันไม่จำเป็นเพื่อประกอบการทราบเกี่ยวกับรายละเอียดเพิ่มเติมของการดำเนินงาน การดำเนินการที่จะกลายเป็นง่ายมาก: หลังจากเชื่อมต่อไฟเบอร์เพียงกด【】เริ่มต้นแล้วการติดตามวัดจะปรากฏขึ้นและเหตุการณ์ที่เกิดขึ้นมีการระบุไว้บนหน้าจอในไม่กี่วินาทีตอนนี้คุณสามารถดูร่องรอยและเหตุการณ์ตาราง

การทดสอบความสามารถที่ไม่ซ้ำกัน PON

FOC8002 เหมาะสำหรับการเข้าถึงและการทดสอบเครือข่าย FTTH มันช่วยให้คุณสามารถทดสอบผ่านแยก 1x32 1x64 แม้สำหรับ PON (เครือข่ายออปติคอลเรื่อย ๆ ) การทดสอบ
FOC8002 มีเหตุการณ์พิเศษ 1m โซนตายและ 0.05m ความละเอียดสูงระยะทางด้วยซึ่งคุณสามารถแสดงลักษณะของเหตุการณ์ที่เกิดขึ้นทั้งหมดระหว่างเครื่องส่งและแผงกระจายเส้นใยสำนักงานกลางของ

ฟังก์ชั่นที่สะดวก VFL

เขาสร้างใน 650nm Locator ความผิดภาพ (VFL) เหมาะสำหรับการระบุประกบไม่ดีการเชื่อมต่อที่ไม่ดีทำลายหรือโค้งแมโครได้อย่างง่ายดาย มาตรฐาน VFL มีอำนาจในการส่งออกกว่า 2 มิลลิวัตต์เป็นโรงงานที่ติดตั้งใน FOCONEC ของ FOC8002 ซึ่งระยะการดำเนินการในส่วนที่เกิน 5 กิโลเมตร


ตรวจสอบการสื่อสารแสง

เมื่อวัดใยในการให้บริการให้ผลการวัดโดย OTDR ไม่แม่นยำและมีความเสี่ยงที่อาจเกิดขึ้นจากความเสียหายถาวรให้ตาแมวภายในของตัวรับสัญญาณ OTDR เพื่อป้องกันปัญหาเหล่านี้ FOC8002 OTDR สามารถตรวจสอบได้โดยอัตโนมัติและเงียบหากไฟการสื่อสารเป็นปัจจุบันหลังจากเส้นใยภายใต้การทดสอบการเชื่อมต่อเมื่อแสงที่มีการยืนยันในปัจจุบันพร้อมข้อความเตือนจะปรากฏขึ้นและป้องกัน OTDR ภายในจะใช้งานได้ทันที


หลายความยาวคลื่นและรุ่น

FOC8002 OTDR สามารถให้การใด ๆ โหมดเดียวหรือมัลติหรือทั้งสองได้รับการออกแบบมาเพื่อทดสอบ FUT ที่ถึงสี่ความยาวคลื่นในหน่วยเดียวเช่น 850, 1300, 1310, 1383, 1490, 1550, 1625 และความยาวคลื่น 1650nm ด้วยซึ่ง FOC8002 สามารถ ใช้กันอย่างแพร่หลายจากระยะไกล FTTx, CATV, LAN, Access และเมโทรเน็ทเวิร์ค


อินเตอร์เฟซภายนอกที่อุดมสมบูรณ์

FOC8002 มีอินเตอร์เฟซภายนอกมากมายเช่น USB, Min-USB, Ethernet, หูฟังและ SD เนื่องจากเหล่านี้ก็สามารถให้การทำงานต่อไปนี้:

1. การฝึกอบรมผ่านมัลติมีเดียสำหรับผู้ประกอบการที่สามารถช่วยให้คุณกลายเป็นผู้เชี่ยวชาญด้านการวัดภายในระยะเวลาอันสั้น

2. การดำเนินการควบคุมระยะไกลผ่าน Ethernet, การแก้ปัญหาจากทางไกลสำหรับเส้นใยภายใต้การทดสอบ

3. ร่องรอยการพิมพ์และตารางเหตุการณ์

ซอฟต์แวร์ประยุกต์ 4. ปรับปรุงในบรรทัด


โปรแกรมทั่วไป:

FOC8002 OTDR ส่วนใหญ่จะใช้ในการวัดเครือข่าย FTTx จะให้ multifunctions ในหนึ่งหน่วย FOC8002 มีสามโหมดการวัด: โหมดแมนนวล (รวมถึงโหมดเวลาจริงและโหมดเฉลี่ย), โหมดอัตโนมัติและโหมดเขตตาย
โหมดการวัดด้วยตนเอง: โหมดแมนนวลเหมาะสำหรับผู้ประกอบการที่มีทักษะที่มีความคุ้นเคยกับเครื่องดนตรี ในโหมดการวัดนี้เพื่อให้ได้ผลลัพธ์ที่ถูกต้องมากขึ้นโหมดเวลาจริงหรือโหมดเฉลี่ยสามารถเลือกได้ถ้าจำเป็น
ในโหมดเวลาจริงการเปลี่ยนแปลงแบบไดนามิกของห่วงโซ่เส้นใยสามารถตรวจพบได้ทันเวลาก็จะเป็นประโยชน์มากเมื่อคุณต้องสังเกตผลและขั้นตอนของเส้นใยที่ถูกตัดต่อหรือเชื่อมต่อ
ในโหมดการวัดค่าเฉลี่ยเสียงรบกวนในการติดตามสามารถปราบปรามและ SNR (อัตราส่วนสัญญาณรบกวน) จะดีขึ้นดังนั้นผลที่ถูกต้องมากขึ้น ในความเป็นจริงมากขึ้นเฉลี่ยครั้งจะถูกดำเนินการเสียงอื่น ๆ ในร่องรอยถูกระงับและเวลานานคือการใช้จ่ายสำหรับการประมวลผลสัญญาณ ในทางปฏิบัติครั้งเฉลี่ยควรจะตั้งอย่างถูกต้องตามความจำเป็น
โหมดการวัดอัตโนมัติ: เงื่อนไขการวัดที่ดีที่สุดจะถูกตั้งค่าโดยอัตโนมัติก็ไม่จำเป็นเพื่อประกอบการต้องรู้เกี่ยวกับความรู้พื้นฐานที่มีความซับซ้อนและรายละเอียดเพิ่มเติมของการดำเนินงาน ในโหมดนี้ผลลัพธ์ที่ถูกต้องมากขึ้นจะได้รับเมื่อครั้งเฉลี่ยที่เหมาะสมจะถูกตั้งค่า แต่มันจะเพิ่มเวลาของการประมวลผลสัญญาณ
โหมดโซนตาย: โหมดนี้เหมาะสำหรับการทดสอบใยแก้วนำแสงที่มีระยะทางสั้นและการตั้งค่าที่ดีที่สุดของช่วงระยะทาง, ความกว้างของคลื่นและลดทอนสามารถดำเนินการได้โดยอัตโนมัติ เพื่อให้ได้ผลดีที่สุด, การสูญเสียกลับขั้วควรได้รับการรับประกันน้อยกว่า -40dB

พารามิเตอร์ทางเทคนิค:

ช่วงไดนามิก โปรดดูที่ "โมดูล OTDR รายละเอียด"
ความไม่แน่นอนทาง ± (0.75 + Space ตัวอย่าง + การวัดระยะทาง× 0.0025%)
ความละเอียดการสุ่มตัวอย่าง 0.05,0.1,0.2,0.5,1,2,4,8,16m
ช่วงระยะทาง 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km (SMF);
0.4,0.8,1.6,3.2,6.4,16,32 (MMF ของ 850nm)
ความกว้างของคลื่น 5,10,30,80,160,320,640,1280,5120,10240,20480ns
5,10,30,80,160,320,640,1280 (MMF ของ 850nm)
เกณฑ์การสูญเสีย 0.01dB
จุดเก็บตัวอย่าง ขึ้นไป 128K
เส้นตรง 0.05dB / เดซิเบล
ความละเอียดของการสูญเสีย 0.001dB
จุหน่วยความจำ ≥800traces (สร้างใน) ≥65500traces (2GB จัดเก็บ SD)
กลุ่มการตั้งค่าดัชนีหักเห 1.00000-2.00000 (0.00001steps)
หน่วยระยะทาง กม., M, Kft ฟุต
แสดง 640 × 480, 6.5 นิ้วจอแสดงผล TFT-LCD (หน้าจอสัมผัส)
อินเตอร์เฟซ USB, Min-USB, Ethernet, หูฟัง, SD
เชื่อมต่อออปติคอล เอฟซี / SC / ST (ขั้วต่อสากล)
VFL 650nm ± 10nm, 2MW (ทั่วไป); CW / 1Hz
มิเตอร์ไฟฟ้าออปติคอล ช่วงความยาวคลื่น: 1200nm ช่วงวัด 1650nm: -60 ถูกต้อง 0dBm วัด: 5% (- 10dBm, CW)
แหล่งจ่ายไฟ อะแดปเตอร์ 100 ถึง 240V, 50 / 60Hz, 1.5A DC: 19V ± 2V (2A) Built-in แบตเตอรี่ลิเธียม: 4400mAh เวลาปฏิบัติการ≥8ชั่วโมง 2
ภาษา เลือกผู้ใช้: จีน, อังกฤษ, รัสเซีย, เกาหลี ฯลฯ .. (กรุณาติดต่อ 41 CETC สำหรับคนอื่น ๆ )
อุณหภูมิในการทำงาน -10 ถึง 50 ℃ (ชาร์จ: 5-40 ℃)
อุณหภูมิการเก็บรักษา -40 ถึง 70 ℃ (แบตเตอรี่: -20 ถึง 60 ℃)
ความชื้นสัมพัทธ์ 5% ถึง 95% ไม่กลั่นตัว
ขนาด 295 × 186 × 75 (mm)
น้ำหนัก 2.5kg ประมาณ

หมายเหตุ 1: ไม่รวมถึงความไม่แน่นอนเนื่องจากดัชนีใย
Note2: ความสว่างต่ำยกเว้นวัด

OTDR โมดูลและคู่มือการเรียงลำดับ:

จำนวนการสั่งซื้อ ความยาวคลื่นปฏิบัติการ ประเภทไฟเบอร์ ช่วงไดนามิค (เดซิเบล) เหตุการณ์ตายโซน (M) การลดทอนเขตตาย (M)
FOC8002-2101 1310 / 1550nm SMF 42/40 2/2 10/10
FOC8002-2102 1310 / 1550nm SMF 40/38 1/1 10/10
FOC8002-2103 1310 / 1550nm SMF 37/35 1/1 10/10
FOC8002-3103 (PON) 1310/1550 / 1625nm (สร้างใน Filter) SMF 39/37/37 1/1/1 10/10/10
FOC8002-4101 1310/1490/1550 / 1625nm SMF 35/32/34/34 1/1/1/1 10/10/10/10

อุปกรณ์มาตรฐาน:

NO ชื่อ ปริมาณ
1 สายไฟ 1
2 อะแดปเตอร์ AC / DC 1
3 การรับรองคุณภาพ 1
4 คู่มือการใช้ 1
5 ซอฟแวร์วิเคราะห์ Trace (CD) 1
6 กระเป๋าใส่ฮาร์ด (รวมกางเกง) 1
7 กางเกงพิเศษของตราสาร 1
8 เอฟซี / SC, การเชื่อมต่อเอฟซี / ST 1
