| Place of Origin: | China |
| ชื่อแบรนด์: | Enargy |
| Model Number: | SC50-220D125 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| ราคา: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| แสงสูง: | 12V แหล่งจ่ายไฟ AC / DC |
||
|---|---|---|---|

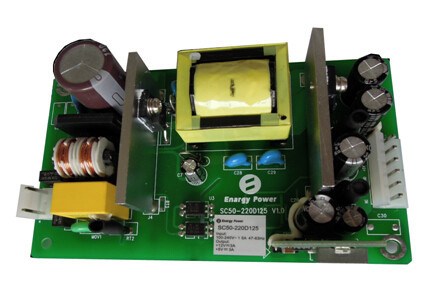

AC-DC พาวเวอร์ซัพพลาย 50W เอาท์พุท 12V5V SC50-220D125
คุณสมบัติที่สำคัญ
ช่วงเข้า AC: 90 ~ 264Vac
ผลคู่: 12V / 3.0a, 5V / 3.0a
ที่มีประสิทธิภาพสูง: 85%
การควบคุมสาย: ≤± 2%
การควบคุมการประจุ: ≤± 2%
การป้องกันไฟฟ้าลัดวงจร
การส่งออกมากกว่าการป้องกันปัจจุบัน
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า
เย็นธรรมชาติ
ผ่าน RoHS
UL94V-0 คะแนนเปลวไฟปัญญาอ่อน
รายละเอียดสินค้า
นี้ใช้งานแปลง AC-DC สูงพลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีเพื่อให้ประสิทธิภาพและความยืดหยุ่นของความน่าเชื่อถือและค่าใช้จ่ายที่มีประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุตจัดอันดับ | 100 | 220 | 240 | Vac | |
ช่วงแรงดันไฟฟ้า AC | 90 | 264 | Vac | ||
จัดอันดับความถี่ AC เข้า | 50/60 | เฮิร์ตซ์ | |||
ช่วงความถี่ AC เข้า | 47 | 63 | เฮิร์ตซ์ | ||
แม็กซ์ ป้อนข้อมูลปัจจุบัน | 1.5 |
| นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม | ||
การป้อนข้อมูลการไหลเข้าปัจจุบัน | 60 |
| 240Vac 25 ℃, เริ่มต้นครั้งแรก | ||
อย่างมีประสิทธิภาพ | 85 | % | 220Vac, โหลดเต็ม |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
ช่วงแรงดันเอาท์พุท | 5V | 4.90 | 5.00 | 5.10 | Vdc | |
12V | 11.76 | 12.00 | 12.24 | Vdc | ||
ช่วงปัจจุบันเอาท์พุท | 5V | 0 | 3.0 |
| ||
12V | 0 | 3.0 |
| |||
การควบคุมสาย | ± 2 | % | ||||
การควบคุมการประจุ | ± 2 | % | ||||
ระลอกและเสียง | 5V | 100 | mV | การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz | ||
12V | 150 | mV | การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz | |||
ตอบสนองแบบไดนามิก | การเบี่ยงเบน | ± 5 | % | 25% ถึง 50% ถึง 25% Iout สูงสุด 50% ถึง 75% ถึง 50% Iout max, 0.1A / US | ||
การตั้งค่าเวลา | 400 | พวกเรา | ไปภายใน 1% Vout Nom | |||
เปิดในเวลาเพิ่มขึ้น | 50 | นางสาว | โหลดเต็ม 10% ~ 90% Vout | |||
แหกแรงดันขาออก | ± 5 | % | ||||
การประจุกระแสไฟขาออก | 2200 | μF | ||||
ลักษณะการป้องกัน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า | 13 | 16 | Vdc | สลักปิด | |
การส่งออกมากกว่าการป้องกันโหลด | 5.0 | 7.0 |
| อาการสะอึก | |
สั้น - วงจรป้องกัน | 10 | mΩ | อาการสะอึก |
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
MTBF | 250 | KHrs | การป้อนข้อมูลการจัดอันดับโหลดเต็ม 25 ℃ | ||
น้ำหนัก | 180 | ก. |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | 0 | +70 | ℃ | ||
อุณหภูมิการเก็บรักษา | -20 | +85 | ℃ | ||
ความชื้นสัมพัทธ์ | 20 | 90 | % RH | ||
การจัดเก็บความชื้น | 10 | 95 | % RH | ||
ระดับความสูง | 3000 | ม. |
ลักษณะความปลอดภัย
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
แยกแรงดันไฟฟ้า | ป้อนข้อมูลเพื่อการส่งออก | 4000 | Vac | 10mA / 1min, ไม่มี arcing และรายละเอียด | ||
การป้อนข้อมูลลงไปที่พื้น | 1500 | Vac | ||||
ส่งออกไปยังพื้นดิน | 500 | Vac | 10mA / 1min, ไม่มี arcing และรายละเอียด | |||
ต้านทานการแยก | ป้อนข้อมูลเพื่อการส่งออก | 10 | MΩ | 500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น | ||
ลักษณะอีเอ็มซี
ชิ้น | มาตรฐาน | เงื่อนไข | หมายเหตุ | |
CE | EN55011 IEC60601-1-2 | class B | การทดสอบระบบผ่าน | |
RE | EN55011 IEC60601-1-2 | class B | การทดสอบระบบผ่าน | |
สอดคล้องกัน | EN61000-3-2 | Class A อุปกรณ์ความต้องการ | เกณฑ์ B | |
ความผันผวนของแรงดันไฟฟ้าและการสั่นไหว | EN61000-3-3 | Class A อุปกรณ์ความต้องการ | เกณฑ์ B | |
พรั่งพรู | EN61000-4-5 | โหมดค่า± 1KV โหมดทั่วไป± 2KV | เกณฑ์ B | |
จุ่ม | EN61000-4-11 EN55024 | แรงดันไฟฟ้าจุ่ม 0% UT, 10ms | เกณฑ์ B, การทดสอบที่ระยะ 0, 90, 180 และ 270 | |
แรงดันไฟฟ้าจุ่ม 40% UT, 20ms | ||||
แรงดันไฟฟ้าจุ่มถึง 70% UT, 50ms | ||||
ESD | ปล่อยอากาศ | EN61000-4-2 | ± 8KV | เกณฑ์ B |
ติดต่อปล่อย | EN61000-4-2 | ± 4KV | เกณฑ์ B | |
หมายเหตุ:
เกณฑ์: ผลการดำเนินงานปกติในระหว่างและหลังการทดสอบ
เกณฑ์ B: การป้องกันแรงดันต่ำหรือรีเซ็ตไม่ได้รับอนุญาต ชั่วคราวผันผวนแรงดัน output สิ้นสุดลงหลังจากการรบกวนสิ้นสุดลงและจากการที่ EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติ ในระหว่างการทดสอบระบบความผันผวนแรงดันขาออกหรือรีเซ็ตไม่ได้รับอนุญาตเกินไป
เกณฑ์ C: การสูญเสียชั่วคราวของการส่งออกที่ได้รับอนุญาต แต่ฮาร์ดแวร์ไม่สามารถได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติหรือดำเนินการแทรกแซง
เกณฑ์ R: การสูญเสียของการส่งออกซึ่งเป็นไม่สามารถกู้คืนได้รับอนุญาต องค์ประกอบหลักในการป้องกัน (ฟิวส์) ได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานตามปกติหลังจากที่เปลี่ยนชิ้นส่วนที่เสียหาย
ข้อมูลทางกายภาพ
วิศวกรรมโครงร่าง
ความยาว×กว้าง× heigth: 127.0 × 76.0 × 37.0 (mm) 5 × 2.99 × 1.46 (ใน),
การกำหนดตัวเชื่อมต่อ
ชิ้น | เลขที่ | ฟังก์ชัน |
J1 | 1 | การป้อนข้อมูล L |
2 | อร์ทแคโรไลนา | |
3 | การป้อนข้อมูล N | |
J3 | 1 | 12V Vout + |
2 | 5V Vout + | |
3 | 5V Vout + | |
4 | Vout- | |
5 | Vout- | |
6 | อร์ทแคโรไลนา |
หมายเหตุ:
derating โค้งของโมดูลเมื่ออุณหภูมิกว่า 50 ℃
