แสงสูง: | DC-DC converter แหล่งจ่ายไฟแยก,อุปกรณ์ไฟฟ้ารถไฟ |
---|
รายละเอียดด่วน
สถานที่กำเนิด: ประเทศจีน
ยี่ห้อสินค้า: Enargy

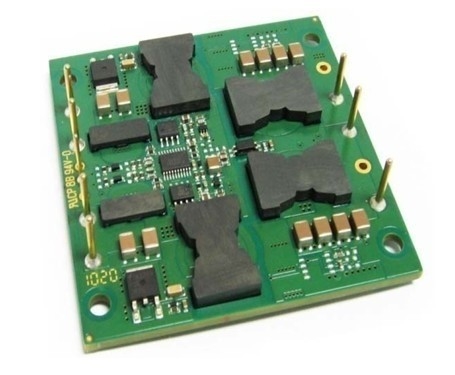

หมายเลขรุ่น: JS150-24S12-POC
กระแสไฟขาออก: 150W
ขอบเขตอุณหภูมิ: -20 ~ 85 ℃
ขอบเขตแรงดันไฟฟ้า: 18-36Vdc
แรงดันขาออก: 12Vdc
ประสิทธิภาพ: 88%
ขนาด (L * W * H): 72.1 * 72.1 * 9.1mm
เงื่อนไขการชำระเงินและการจัดส่งสินค้า
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: การเจรจาต่อรอง
เวลาส่ง: การเจรจาต่อรอง
ความสามารถในการ: 1000pcs / สัปดาห์
คุณสมบัติที่สำคัญ
·กำลังขับ: 150W
·ช่วงเข้ากว้าง: 18-36Vdc
·ประสิทธิภาพการแปลงสูง: 88%
·การควบคุมสายถึง± 0.5%
·การควบคุมการประจุถึง± 0.5%
·ความถี่ในการปฏิบัติการคงที่
·แยกแรงดันไฟฟ้า: 1500V
·เปิดการใช้งาน (เปิด / ปิด) การควบคุม
·ขาออกการป้องกันมากกว่าการโหลด
·โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
·อุณหภูมิสูงเกินการป้องกัน
·แรงดันไฟฟ้าขาภายใต้การล็อคเอาท์
·การตัดแต่งแรงดันไฟฟ้า: ± 10%
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ การสลับเปลี่ยนความถี่ที่ใช้งานสูงหนีบให้ความหนาแน่นของพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
บทนำของสินค้า
ชุด JS เป็นแปลงเอาท์พุทควบคุมอิสระเดียวที่ใช้ในอุตสาหกรรมที่ไม่เป็นมาตรฐานอิฐขนาดแพคเกจ มีประสิทธิภาพสูงมากเป็นผลมาจาก ENARGY CORP โทโพโลยีการจดสิทธิบัตรที่ใช้ซิงโครการแก้ไขและการออกแบบก่อสร้างที่ทันสมัยเพื่อลดการกระจายความร้อนและช่วยให้ความหนาแน่นพลังงานสูงมาก อำนาจกระจายโดยแปลงอยู่ในระดับต่ำเพื่อให้ระบายความร้อนไม่จำเป็นต้องใช้ซึ่งจะช่วยประหยัดค่าใช้จ่าย, น้ำหนัก, ส่วนสูง, และความพยายามในการประยุกต์ใช้ ทั้งหมดของอำนาจและการควบคุมส่วนประกอบที่มีการติดตั้งไปยังพื้นผิว PCB หลายชั้นที่มีพื้นผิว highyield ติดเทคโนโลยีส่งผลให้สินค้าที่มีความน่าเชื่อถือมากขึ้น
ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน ทุกการทดสอบข้อมูลที่ Ta = 25oC ยกเว้นความหมายเฉพาะ
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุต | 38 | Vdc | อย่างต่อเนื่องไม่สามารถทำงานได้ | ||
36 | Vdc | อย่างต่อเนื่องในการดำเนินงาน | |||
38 | Vdc | การดำเนินงานการป้องกันชั่วคราว <100ms | |||
แยกแรงดันไฟฟ้า | 2000 | Vdc | การป้อนข้อมูลการส่งออก | ||
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ||
อุณหภูมิการเก็บรักษา | -55 | 105 | ℃ | ||
เปิดใช้งานเพื่อ Vin แรงดัน | -2.0 | 10 | Vdc |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าขา | 18 | 24 | 36 | Vdc | ต่อเนื่องกัน |
ภายใต้แรงดัน Lockout | 16.8 | 17.8 | Vdc | เปิดในเกณฑ์ | |
15.3 | 16.2 | Vdc | เกณฑ์การเปิดปิด | ||
ปัจจุบันการป้อนข้อมูลสูงสุด | 11 | โหลดเต็ม; 18Vdc การป้อนข้อมูล | |||
อย่างมีประสิทธิภาพ | 88 | % | โหลดเต็มอัตราส่วนแรงดันไฟฟ้าอินพุต ตัวเลข 1-4 | ||
ความสุรุ่ยสุร่าย | 3 | W | นาที. ภาระ | ||
สำหรับผู้พิการขาเข้าปัจจุบัน | 10 | mA | เปิดใช้งานขาต่ำ | ||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 100 | μF | ทั่วไป0.1-0.2Ω ESR |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันขาออกกำหนดจุด | 11.88 | 12.00 | 12.12 | Vdc | การป้อนข้อมูลที่กำหนด; ไม่โหลด |
เอาท์พุทแรงดันไฟฟ้า | 11.76 | 12.00 | 12.24 | Vdc | |
เอาท์พุทช่วงปัจจุบัน | 0.1 | 12.5 | อาจมีการ derating ความร้อน ตัวเลข 5-8 | ||
การควบคุมสาย | ± 0.02 | ± 0.50 | % | บรรทัดต่ำกับสายสูง โหลดเต็ม | |
การควบคุมการประจุ | ± 0.02 | ± 0.50 | % | นาที. โหลดโหลดเต็ม; การป้อนข้อมูลที่ระบุ | |
การควบคุมอุณหภูมิ | ± 0.03 | ± 0.05 | % / ° C | ช่วงอุณหภูมิในการทำงาน | |
วงเงินหมุนเวียน | 13.75 | 15 | 16.3 | แรงดันขาออก 95% ของเล็กน้อย | |
กระแสไฟฟ้าลัดวงจร | 0.1 | 15 | 16.3 | แรงดัน output <250 mV | |
ระลอก (RMS) | 20 | mV | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; แบนด์วิดท์ 20 MHz; รูปที่ 13 | ||
เสียงรบกวน (peak ต่อยอด) | 120 | mV | |||
Cap ผลผลิตสูงสุด | 8000 | μF | การป้อนข้อมูลที่กำหนด; โหลดเต็ม | ||
แรงดันขาออกตัดแต่ง | ± 10 | % | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / ไมโครวินาที) | 360 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด; รูปที่ 11 | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 2.5A / ไมโครวินาที) | 480 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด; รูปที่ 12 | ||
การตั้งค่าเวลา | 200 | ไมโครวินาที | ไปภายใน 1% Vout Nom | ||
เปิดในเวลา | 10 | นางสาว | โหลดเต็ม; Vout = Nom 90% รูปที่ 9 | ||
ปิดลงเวลาฤดูใบไม้ร่วง | 300 | ไมโครวินาที | โหลดเต็ม; Vout = Nom 10% รูปที่ 10 | ||
Overshoot แรงดันขาออก | 3 | % |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 180 | 200 | 220 | KHz | ขั้นตอนกฎระเบียบและขั้นตอนการแยก |
Trim (Pin8) | แรงดันไฟฟ้า Trim (Pin8) | ||||
แรงดันขาออกตัดแต่ง | 10 | % | ตัดขึ้นตัดขาเพื่อ Vout (-) | ||
10 | % | ตัดลง, ตัดขาเพื่อ Vout (+) | |||
เปิดใช้งาน (เปิด / ปิด) การควบคุม (Pin4) | ดูบทที่ 7.1 | ||||
เปิดใช้งานแรงดันไฟฟ้า เปิดใช้งานมาในปัจจุบัน | 5 | Vdc | เปิดใช้งานขาลอย | ||
1 | mA | ||||
เปิดใช้งาน (เปิด / ปิด) ควบคุมบวกลอจิก | 5 | 10 | Vdc | ON-ควบคุมลอจิกสูงหรือลอย | |
-0.5 | 2.0 | Vdc | OFF-ควบคุมลอจิกต่ำ | ||
มากกว่าการป้องกันโหลด | 110 | 120 | 130 | % | โหมดกระแสชีพจรชีพจรโดยขีด จำกัด ปัจจุบันเกณฑ์ (โหลด% ประเมิน) |
สั้นวงจรป้องกัน | 80 | mΩ | ประเภท: อาการสะอึกโหมดไม่ล็อคอัตโนมัติกู้คืนเกณฑ์ลัดวงจรต้านทาน | ||
การป้องกันมากกว่าอุณหภูมิ | 105 | ℃ | ประเภท: ไม่ล็อคอัตโนมัติกู้คืนเกณฑ์อุณหภูมิ PCB | ||
15 | ℃ | hysteresis |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1500 | Vdc | การป้อนข้อมูลการส่งออก | ||
1500 | Vdc | ป้อนข้อมูลไปยังฐาน | |||
500 | Vdc | ส่งออกไปยังฐาน | |||
ความต้านทานการแยก | 10 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
น้ำหนัก | 3.5 (99) | ออนซ์ (g) | เปิดเฟรม | ||
MTBF (คำนวณ) | 1 | MHrs | TR-NWT-000332; 80 ภาระ% 300LFM 40 ℃ตา |
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ขยายฐานอุณหภูมิ PCB | |
อุณหภูมิการเก็บรักษา | -55 | 105 | ℃ | ล้อมรอบ | |
ค่าสัมประสิทธิ์อุณหภูมิ | ± 0.05 | % / ℃ | |||
ความชื้น | 20 | 95 | % RH | ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น |
พารามิเตอร์ | หมายเหตุ |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
เข็มเปลวไฟทดสอบ (IEC 695-2-2) | การทดสอบในการชุมนุมทั้งหมด; คณะกรรมการและชิ้นส่วนพลาสติก UL94V-0 สอดคล้อง |
IEC 61000-4-2 |
พารามิเตอร์ | หมายเหตุ |
การสั่นสะเทือน | กวาด 10-55Hz 1 min./sweep 120 เรตติ้ง 3 แกน |
กระแทก | นาที 100 กรัม, 2 หยดในแกน X และ Y, 1 หยดในแกน Z |
เย็น (ในการดำเนินงาน) | IEC60068-2-1 โฆษณา |
ความร้อนชื้น | IEC60068-2-67 ภาวะ |
วัฏจักรอุณหภูมิ | -40 ° C ถึง 100 ° C, ทางลาด 15 องศาเซลเซียส / นาที. 500 รอบ |
เพาเวอร์ / ความร้อน | Vin = นาทีถึงแม็กซ์, โหลดเต็ม 100 รอบ |
ขอบเขตการออกแบบ | Tmin-10 ° C ถึง Tmax + 10 ° C, 5 ขั้นตอน° C, Vin = นาทีสูงสุดโหลด 0-105% |
ทดสอบชีวิต | 95% จัดอันดับ Vin และโหลดหน่วยที่จุด derating, 1000 ชั่วโมง |
solderability | IEC60068-2-20 |

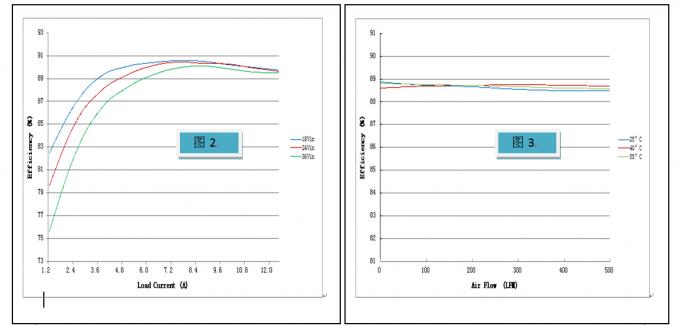

รูปที่ 1: ประสิทธิภาพที่แรงดันขาออกเล็กน้อยเมื่อเทียบกับภาระปัจจุบันขั้นต่ำเล็กน้อยและแรงดันไฟฟ้าอินพุตสูงสุดที่ 25 ° C
รูปที่ 2: ประสิทธิภาพที่แรงดันขาออกเล็กน้อยและ 60% เมื่อเทียบกับพลังงานจัดอันดับอัตราการไหลของอากาศสำหรับอุณหภูมิอากาศโดยรอบของ 25 ° C, 40 ° C and55 ° C (แรงดันไฟฟ้าอินพุตที่ระบุ)
รูปที่ 3: กระจายอำนาจที่แรงดันขาออกเล็กน้อยเมื่อเทียบกับภาระปัจจุบันขั้นต่ำเล็กน้อยและแรงดันไฟฟ้าอินพุตสูงสุดที่ 25 ° C
รูปที่ 4: กระจายอำนาจที่แรงดันขาออกเล็กน้อยและอำนาจจัดอันดับ 60% เมื่อเทียบกับอัตราการไหลของอากาศสำหรับอุณหภูมิอากาศโดยรอบของ 25 ° C, 40 ° C และ 55 ° C (แรงดันไฟฟ้าอินพุตที่ระบุ)
รูปที่ 5: โค้งอำนาจออก derating สูงสุดเมื่อเทียบกับอุณหภูมิอากาศแวดล้อมสำหรับอัตราการไหลของอากาศ 0 LFM ผ่าน 400 LFM กับอากาศที่ไหลจากขา 1 กับขา 5 (แรงดันไฟฟ้าอินพุตที่ระบุ)

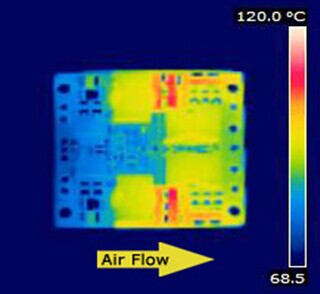

รูปที่ 6: พล็อตความร้อนของแปลงที่โหลดในปัจจุบันเต็ม (150W) ที่มีอุณหภูมิ 25 องศาเซลเซียสอากาศที่ไหลในอัตรา 100 LFM อากาศจะไหลผ่านตัวแปลงจากขา 1 กับขา 5 (แรงดันไฟฟ้าอินพุตที่ระบุ)
รูปที่ 7: การส่งออกโค้งพลังงาน derating สูงสุดเมื่อเทียบกับอุณหภูมิอากาศแวดล้อมสำหรับอัตราการไหลของอากาศ 0 LFM ผ่าน 400 LFM กับอากาศที่ไหลจากการป้อนข้อมูลการส่งออก (แรงดันไฟฟ้าอินพุตที่ระบุ)

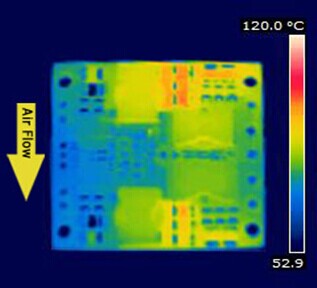

รูปที่ 8: พล็อตความร้อนของแปลงที่โหลดในปัจจุบันเต็ม (150W) ที่มีอุณหภูมิ 25 องศาเซลเซียสอากาศที่ไหลในอัตรา 100 LFM อากาศจะไหลผ่านตัวแปลงจากการป้อนข้อมูลการส่งออก (แรงดันไฟฟ้าอินพุตที่ระบุ)
รูปที่ 9: Turn-on ชั่วคราวที่โหลดเต็ม (โหลดความต้านทาน) (20 MS / div) แรงดันไฟฟ้า .Input ก่อนนำไปใช้
Ch 1: Vout (5V / div) .ch 2: เปิด / ปิดการป้อนข้อมูล (5V / div)

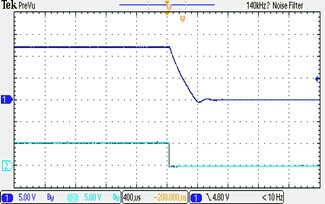

รูปที่ 10: ปิดลงเวลาฤดูใบไม้ร่วงที่โหลดเต็ม (400 ไมโครวินาที / div)
Ch 1: Vout (5V / div) .ch 2: เปิด / ปิดการป้อนข้อมูล (5V / div)
รูปที่ 11: การตอบสนองต่อแรงดันไฟฟ้าที่ส่งออกไปยังขั้นตอนการเปลี่ยนแปลงในกระแสโหลด (50% -75% -50% ของ Iout (สูงสุด); dI / dt = 0.1A / ไมโครวินาที) หมวกโหลด: 10μF 100 mΩ ESR เก็บประจุแทนทาลัมและ1μFประจุเซรามิก Ch 1: Vout (100mV / div)
รูปที่ 12: การตอบสนองต่อแรงดันไฟฟ้าที่ส่งออกไปยังขั้นตอนการเปลี่ยนแปลงในกระแสโหลด (50% -75% -50% ของ Iout (สูงสุด): D / dt = 2.5A / ไมโครวินาที) หมวกโหลด: 470μF 30 mΩ ESR เก็บประจุแทนทาลัมและ1μFฝาเซรามิก Ch 1: Vout (100mV / div)

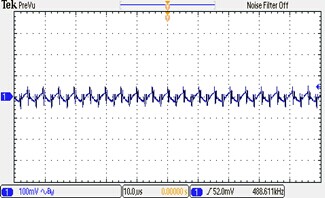

รูปที่ 13: กระเพื่อมแรงดันไฟฟ้าที่แรงดันไฟฟ้าอินพุตระบุและจัดอันดับโหลดปัจจุบัน (100mV / div) ความจุโหลด: 1μFตัวเก็บประจุเซรามิกและ10μFเก็บประจุแทนทาลัม แบนด์วิดท์ 20 MHz
การเปิดใช้งานจะช่วยให้ขาโมดูลพลังงานที่จะเปิดและปิดด้วยระบบอิเล็กทรอนิกส์ การเปิดใช้งาน (เปิด / ปิด) ฟังก์ชั่นจะเป็นประโยชน์สำหรับการประหยัดพลังงานแบตเตอรี่สำหรับการประยุกต์ใช้พลังงานชีพจรหรืออำนาจขึ้นลำดับ
การเปิดใช้งานขาอ้างอิงกับ -Vin มันถูกดึงขึ้นภายในจึงไม่มีแหล่งจ่ายไฟภายนอกจะต้อง เปิดเก็บ (หรือท่อระบายน้ำเปิด) สวิทช์เป็นที่แนะนำสำหรับการควบคุมของการเปิดใช้งานขา
เมื่อใช้การเปิดใช้งานขาให้แน่ใจว่าการอ้างอิงที่เป็นจริงขา -Vin ไม่ไปข้างหน้าของอีเอ็มกรองหรือระยะไกลจากหน่วย สายตา coupling สัญญาณควบคุมและตำแหน่ง coupler Opto โดยตรงที่โมดูลจะหลีกเลี่ยงปัญหาเหล่านี้ หากเปิดใช้งานขาไม่ได้ใช้ก็สามารถถูกทิ้งลอย (ตรรกะบวก) หรือเชื่อมต่อกับ -Vin Pin (ตรรกะลบ) .Figure รายละเอียดห้าวงจรที่เป็นไปได้สำหรับการขับรถเปิด / ปิดขา รูป B คือดูรายละเอียดของภายใน ON / OFF วงจร
·การป้อนข้อมูลภายใต้แรงดัน Lockout: แปลงถูกออกแบบมาเพื่อปิดเมื่อแรงดันไฟฟ้าอินพุตต่ำเกินไปช่วยหลีกเลี่ยงปัญหาเสถียรภาพของระบบการป้อนข้อมูลวงจรกิจคือเปรียบเทียบกับซีฮี เมื่อแรงดันไฟฟ้าอินพุตจะเพิ่มขึ้นก็จะต้องสูงกว่าปกติ Turn-On ค่าไฟฟ้าเกณฑ์ (ระบุไว้ในหน้าสเปค) ก่อนที่จะแปลงจะเปิด เมื่อแปลงที่อยู่บนแรงดันไฟฟ้าอินพุตจะต้องลดลงต่ำกว่าการปิดค่าไฟฟ้าเกณฑ์ปกติก่อนที่จะแปลงจะปิด
·เอาท์พุท จำกัด ปัจจุบัน: ขีด จำกัด สูงสุดในปัจจุบันยังคงเป็นหยดแรงดันเอาท์พุท แต่เมื่อความต้านทานของการส่งออกทั่วสั้นที่มีขนาดเล็กพอที่จะทำให้แรงดันเอาท์พุทเอาท์พุทด้านล่างระบุกระแสขีด จำกัด การปิดระบบแรงดันไฟฟ้าแปลงเข้าสู่โหมดอาการสะอึกไม่แน่นอนของรัฐการป้องกันไฟฟ้าลัดวงจรจนสภาพลัดวงจรจะถูกลบออก นี้จะช่วยป้องกันความร้อนที่มากเกินไปของตัวแปลงหรือคณะกรรมการการโหลด
· Shutdown มากกว่าอุณหภูมิ: เซ็นเซอร์วัดอุณหภูมิในแปลงรู้สึกอุณหภูมิเฉลี่ยของโมดูล วงจรปิดการระบายความร้อนที่ถูกออกแบบมาเพื่อเปิดตัวแปลงออกเมื่ออุณหภูมิในสถานที่ที่รู้สึกถึงค่า Shutdown มากกว่าอุณหภูมิ มันจะช่วยให้แปลงเพื่อเปิดอีกครั้งเมื่ออุณหภูมิของสถานรู้สึกที่ตกตามจำนวนของมากกว่าอุณหภูมิ Shutdown ค่าเริ่มต้นใหม่ Hysteresis
ระลอกส่งออกประกอบด้วยระลอกคลื่นความถี่พื้นฐานและความถี่สูงสลับเสียงแหลม ความถี่ระลอกสลับพื้นฐาน (หรือกระเพื่อมพื้นฐาน) อยู่ใน 100KHz ไปช่วง 1MHz; ความถี่สูงขัดขวางการเปลี่ยนเสียง (หรือเปลี่ยนเสียง) อยู่ใน 10 MHz ถึงช่วง 50MHz เสียงเปลี่ยนที่ระบุไว้ตามปกติมี 20 แบนด์วิดธ์ MHz จะรวมถึงการประสานอย่างมีนัยสำคัญสำหรับทุกเสียงแหลม

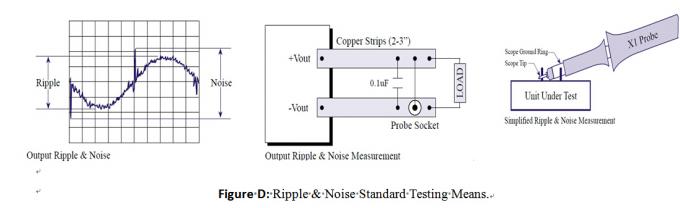

วิธีที่ง่ายที่สุดในการวัดระลอกส่งออกและเสียงคือการใช้ปลายสโคปสอบสวนและแหวนพื้นดินกดโดยตรงกับหมุดเอาท์พุทแปลงไฟที่แสดงด้านล่าง นี้จะทำให้การเชื่อมต่อที่สั้นที่สุดในอาคารผู้โดยสารขาออก คลิปพื้นสโคปสอบสวนไม่ควรที่จะนำมาใช้ในระลอกคลื่นและเสียงรบกวนการวัด คลิปพื้นดินจะไม่เพียง แต่ทำหน้าที่เป็นเสาอากาศและรถกระบะแผ่พลังงานความถี่สูง แต่ก็จะแนะนำเสียงทั่วไปโหมดวัดได้เป็นอย่างดี
การติดตั้งการทดสอบมาตรฐานสำหรับการกระเพื่อมและเสียงวัดจะแสดงในรูป D. สอบสวนซ็อกเก็ต (Tektronix, PN 131.0258-00) จะใช้สำหรับการตรวจวัดเพื่อขจัดเสียงรถกระบะที่เกี่ยวข้องกับคลิปพื้นดินยาวของยานสำรวจขอบเขต

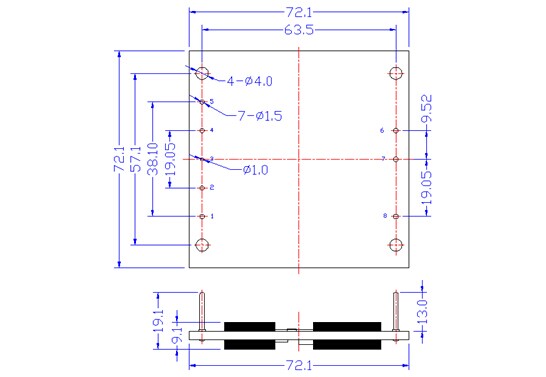

หมายเหตุ:
1. Pins 3 0.040 "(1.02mm) ขนาดเส้นผ่าศูนย์กลาง
2. หมุดอื่น ๆ 0.060 "(1.52mm) ขนาดเส้นผ่าศูนย์กลาง
3. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)
x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
2 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
3 | ทำให้สามารถ | การป้อนข้อมูล TTL จะเปิดแปลงและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน |
4 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
5 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
6 | Vout (-) | แรงดันขาออกเชิงลบ |
7 | Vout (+) | แรงดันขาออกในเชิงบวก |
8 | ตัดแต่ง | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
